蠕动泵的功能介绍与故障分析
一，安全注意事项
危险：请使用与机器铭牌上一致的电源，否则将损害设备！
请勿自行拆装机壳和改造设备内部，否则会引起故障，甚者电击事故！
危险：安装和拆卸泵管时，请关闭电源，不要靠近转动的滚轮部位，防止手指和衣物被卷入机械机构！
警告：泵管可能发生破损引起液体外溢，请采取必要保护措施，定期检查泵管！
安装和拆卸外部控制装置，请务必关闭电源，防止损害设备！
警告：再连接外控或通讯接口时，请切断电源！
警告：请将机器的保护地与大地连接，否则会有触电的危险或电磁干扰！
警告：本产品不建议直接用于医疗。

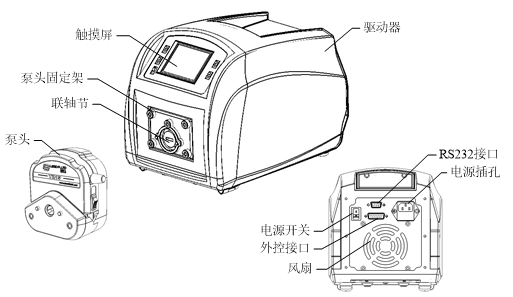

二，部件及接口
三，显示面板及操作按键
：启停键。控制泵的启动和停止
：方向键。控制泵运转的方向，顺时针和逆时针之间切换
：全速键。泵以**高的转速运行，用于充满或排空液体
：简易分装。设置简易分装量或者启动简易分装
触摸显示屏
A:键盘锁。当键盘锁定时，无法进入修改控制模式和系统参数。点击图标，锁定和解锁之间切换，图标如下：
B:静音键。触摸提示音和按键音开启或关闭。图标如下：
C:控制模式。点击图标进入控制模式选择界面，共有四种模式
l 内控模式：泵的操作由按键和触摸屏控制；
l 脚踏模式：泵的启停由脚踏开关控制，其他参数由按键和触摸屏控制；
l 电流模式：泵的流量由外部模拟量4-20mA控制，启停和方向由外部信号控制，按键不起作用。
l 电压模式：泵的流量由外部模拟量0-5V或0-10V控制，启停和方向由外部信号控制，按键不起作用。
D:快速设定。点击图标进入快速设定界面，可对累计液量和累计次数清零。图标如下图
E:系统设置。点击图标进入系统设置菜单，可再选择相应菜单修改参数。图标如下图
F:流量设置。显示当前的流量。在停止状态下，可点击数值在弹出的对话框直接输入要修改的数值，注意对话框上的数值范围和流量单位。
G:流量单位。显示当前的流量单位，在停止状态下，点击其可改变单位。具体单位如下：
微升/分，毫升/分，升/分
H:微调键。实时调整流量，点击一下加号图标，流量增加一个**小单位；点击一下减号图标，流量减少一个**小单位。长按键持续1秒，流量快速增加或减少。如下：
I:通讯状态。显示当前通讯是否连接，具体如下:
J:运转方向。显示当前泵运转的状态。停机状态下图标显示：
运行状态下，以动画方式显示当前运转的方向，下面图标表示顺时针转动。
K:软管号。显示当前选用的软管号。具体如下：
l 17#表示17号的软管；
l ID0.13表示内径为0.13的软管；
L:转速。显示当前的转速，单位是转/分钟。如果转速大于**大转速，则显示上溢出；如果转速低于**小转速，则显示下溢出。
M:累计次数。记录所有分装完成的次数。快速设定界面下，可清零。
N:累计液量。记录所有泵运转传输的液量。快速设定界面下，可清零。
操作向导：通过向导提示，输入要设置的参数，系统自动选择适合要求的软管和泵头。
校正向导：为提高输送液体的流量精度，需要对流量进行校正。根据向导提示，通过天平或量筒对传输液体的称量，使其显示值与实际流量精确对应。
注意：如需要精确显示流量，必须进行流量校正。
常用参数：设置常用的参数，具体如下：
l 泵头选择：根据实际情况，选择适合的泵头型号。
l 软管选择：根据实际情况，选择适合的软管型号，注意：相应的泵头对应一系列适合它的软管。
l 红外设定：开启或关闭红外遥控功能
l 语言：选择使用的语言，中文或者英文
l 外控方式：选择外控控制信号是电平方式或脉冲方式。电平方式是指外控信号通过保持闭合或保持断开的方式切换状态，如开关；脉冲方式是指外控信号通过瞬间闭合断开来切换状态，如无锁按钮。
l 通讯设定：设置通讯速率，传输模式或改变通讯地址。要改变通讯速率和传输模式点选要选择项目即可；要改变通讯地址，点击地址号，再弹出窗口输入数值。需要重新启动驱动器，才可生效。#p#分页标题#e#
l 回吸角度：在电机停止时，为防止管路中的液体滴漏，电机反方向旋转一个角度。要设定回吸的角度和转速，通过弹出窗口输入数值。当角度设置为0时，此项功能失效。
信息查询：有关
蠕动泵的使用信息
l 流量曲线：显示各个泵头的流量曲线图
l 系统信息：显示软件版本，内存容量，工作温度等
l 运行信息：显示本设备开机时间，运行时间和开机次数
外控接口说明
操作说明
准备工作
l 打开
蠕动泵外包装，请先对照装箱单，检查所有配件是否有误或损坏，如果发现问题，请及时与厂家或代理商联系
l 认真阅读使用说明书，并将其放在手边，或固定地点收藏， 以便随时查阅
l 将泵放置在一个水平桌面上，后部距离障碍物保持200毫米以上的距离
安装泵头及软管
安装泵头
l 把泵头扁轴对准驱动器联轴器的凹槽推入，转动泵头使泵头后部定位孔与驱动器泵头支架定位销对准推入，将泵头与泵头支架贴合，将两条固定螺丝穿入泵头的固定孔拧紧。
l 扳动泵头扳杆，打开泵头，将软管平顺的放入泵头内并拉直，向反方向扳动扳杆到水平位置，软管即安装完成。
DG泵头
l 把泵头扁轴对准驱动器联轴器的凹槽推入，转动泵头使泵头后部定位孔与驱动器泵头支架定位销对准推入，将泵头与泵头支架贴合，将两条内六角固定螺丝穿入泵头内侧的固定孔拧紧。
l 将软管平顺的放入卡片并拉直，将软管两端管卡推入固定槽，先将卡片左端圆弧槽卡在泵头圆柱导轨内，再将卡片另一端卡入方形导轨即可。
电源连接
电源应与机箱后部铭牌标示使用的电源一致。将随机附带的电源线插入驱动器后部的电源插口。
**开机向导
在**开机或恢复默认值后开机，系统shou先进入语言选择界面，选择语言后进入欢迎界面，系统依次运行泵头选择——软管选择——回吸设置——校正向导，用户根据配置情况进行设置和操作。设置完成以后开机将不再执行此步骤
流量校正
通过天平或量筒对实际传输的液体称量，完成驱动器流量的校正。以下情况必须进行校正
n **开机
n 更换泵头
n 更换软管
n 双泵头传输同一种液体
n 重新安装软管
n 连续工作时间较长
保修及售后
本产品无偿保修一年，在保修期内如因用户操作不当或者人为损坏，不负责无偿保修。超过无偿保修期维修的，只收取材料和人工成本费用。
日常维护
l 蠕动泵无需特别维护
l 蠕动泵后面有散热风扇，请勿遮盖以免影响散热。
l 蠕动泵不能用水冲洗，如果运行过程中出现泵管破裂，应及时将泵头内液体擦干或烘干
l 请勿使用化学溶剂清洁蠕动泵及泵头表面
故障处理
|
编号 |
故障类型 |
故障描述 |
解决方法 |
|
1 |
硬件 |
驱动器无显示 |
1. 检查电源线是否接好
2. 保险丝是否熔断，如果熔断请更换0.**延时保险
3. 机箱内部电源连接线是否松动
4. 检查液晶板与主控板的连接线是否松动 |
|
2 |
硬件 |
电机不转 |
1. 检查驱动板指示灯是否亮
2. 检查电机与驱动板连接线是否良好
3. 检查驱动板与主控板连接线是否良好
4. 检查工作电压是否过高 |
|
3 |
硬件 |
电机抖动 |
1. 检查电机与驱动板连接线是否良好
2. 电机过载，检查机械传动是否良好 |
|
4 |
硬件 |
电机只有一个方向转动 |
1． 检查驱动板与主控板连接线是否良好 |
|
5 |
硬件 |
按键不起作用 |
2． 检查按钮与主控板连接线是否松动
3． 检查按钮是否损坏 |
|
6 |
硬件 |
外控不起作用 |
1. 检查连接是否正确
2. 检查外控电源是否供电
3. 检查外控板是否固定牢固 |
|
7 |
硬件 |
通讯不起作用 |
1. 检查连接是否正确
2. 检查外控电源是否供电
3. 检查通讯板是否固定牢固 |
|
8 |
硬件 |
泵运行时声音大 |
1. 检查泵头螺丝和板杆是否拧紧
2. 检查电机与驱动板连接线是否良好
3. 在70转/分和120转/分声音偏大属于正常 |
|
9 |
软件 |
外控不起作用 |
1. 模式是否为外控模式 |
|
10 |
软件 |
流量显示不准 |
1. 进行流量校正 |
|
11 |
软件 |
通讯不起作用 |
2. 模式是否为通讯模式
3. 重新设定机器地址
4. 检查是否在总线上有两台机器用同一地址 |
#p#分页标题#e#
保修规定范围
◆在正常使用的情况下发生故障时，用户可凭本保修卡、有效发票和产品获得保修服务。
◆产品零部件属易耗产品，则不列入免费维修服务范围内。
◆即使在保修期内，属下列情况，亦需酌情收取服务费。
1． 无保修卡和发票或二者其中之一的情况下。
2． 保修卡上没有填写购买日期、用户姓名、购机的商店、商店公章、机型、机身号和发票号码或擅自涂改保修卡、持非有效发票或没有发票的情况下。
3． 故障原因系发生在机体以外者。（如插错电源）
4． 使用不当或因天灾、水灾、气候、雷击、虫鼠害等所导致之损坏或故障。
5． 自行检修、改装及不当搬动、落下或进水等原因而造成的故障。
6． 超过保修期限而需要更换零件时，则依照配件检修价目表收费。
7． 本保修卡遗失不补，请妥善保管。
8． 本保修卡的责任范围仅限于产品的维修，不承担其他任何责任。
|
